STRUCTURE 構造
独自の先端テクノロジーが実現させる
安全で自由な空間

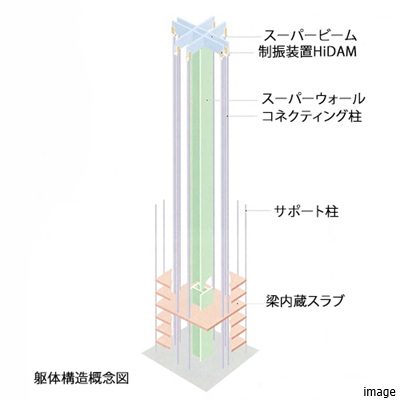

鹿島建設独自の「スーパーRCフレーム構法」
鹿島建設が誇る躯体架構技術「スーパーRCフレーム構法」の採用により、建物構造から制約を受けない自由な空間と、高い安全性を備えたレジデンスが実現されています。建物中央部に壁柱となるスーパーウォールを配し、構造体の耐震要素を中心部に集約。そして、床面に梁内蔵スラブを用いることで、柱や梁に左右されない自由度の高い居住空間をプランニングすることが可能となっています。

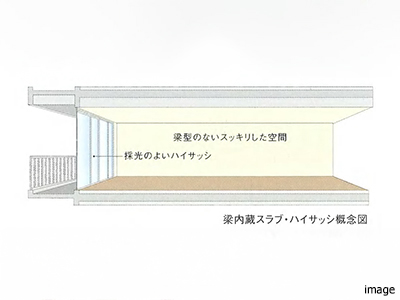

梁内蔵スラブによる
梁型の出ないフラットな空間
梁内蔵スラブ・ハイサッシ
制震装置
スーパーウォールを取り囲む床スラブには、梁を内部に収めた「梁内蔵スラブ」が採用されています。室内に小梁が出ないため、すっきりとした天井ラインが生まれ、開放的で美しい空間が実現しています。さらに、壁面や開口部の梁も解消され、天井まで届く家具の設置や、ハイサッシの採用も可能に。梁による圧迫感がなく、光と眺望をよりのびやかに感じられる設計です。

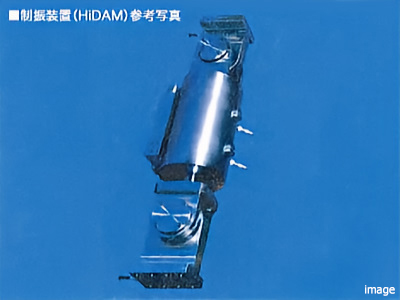

制震装置で地震への安全性を確保

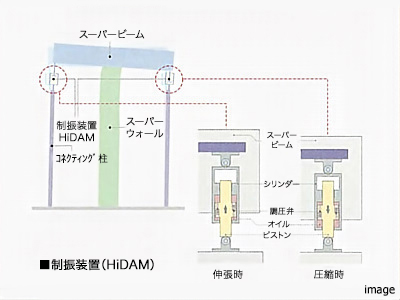

スーパーウォールの最上部に位置するスーパービームと建物外周のコネクティング柱を、制震装置（HiDAM）で接続。地震や強風によって生じる建物の揺れとエネルギーをHiDAMのオイルダンパーが効率よく吸収します。これにより、上層階の揺れも軽減。地震への安全性確保と伸びやかな空間の両立がかなえられています。
高強度コンクリートによって耐久性を向上

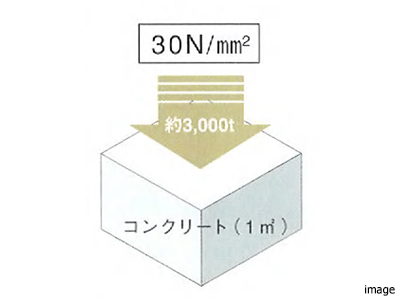

コンクリートの耐久年数は、強度が高いほど長くなります。『乃木坂パークハウス』では、30N/mm²（最大42N/mm²）という高強度のコンクリートが使用されています。これは、1m²当たり約3,000tの圧縮に耐える強度を意味し、100年間※は大規模な補修がいらず、コンクリートの重大な劣化が起こりにくいと想定される数値です。また、水セメント比を50％以下として耐久性が確保されています。
※JASS5（建築工事標準仕様書／日本建築学編）鉄筋コンクリート工事の規定で、100年間の大規模な補修がいらないと予想されるコンクリートです。
※JASS5（建築工事標準仕様書／日本建築学編）鉄筋コンクリート工事の規定で、100年間の大規模な補修がいらないと予想されるコンクリートです。
基礎の構造方法
直接基礎（低層棟）

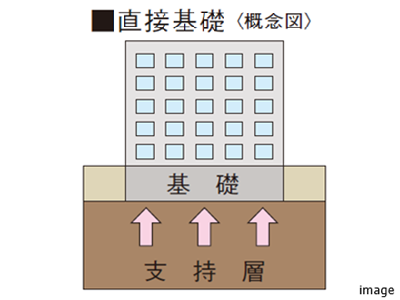

低層棟には建物の重量を支持地盤で直接支える「直接基礎」工法が採用されています。この工法は、支持層が地表近くにある良好な地盤の場合に用いられます。支持層と建物の距離が近いので、建物の安定性が向上するという特徴があります。

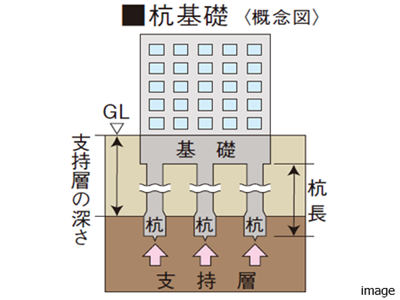

杭基礎（高層棟）
高層棟には地中の支持層に強固な杭を構築して建物を支える「杭基礎」工法が採用されています。杭の杭径は2.0ｍ、杭長は約28.6ｍ、杭先端径は2.0～3.3ｍ、杭1本あたり7,800～20,000kN（約780〜2,000t/本）まで建物を支えることができ、合計19本の杭によって支持されています。杭種は場所打ちコンクリート杭、工法はアースドリル拡底工法です。地盤調査によると、支持層の深さは地盤面（GL）約－34mとなっています。
※現地の地盤状況により、同一の敷地内であっても支持層の深さのレベルは変動します。
※現地の地盤状況により、同一の敷地内であっても支持層の深さのレベルは変動します。
安全な基礎設計

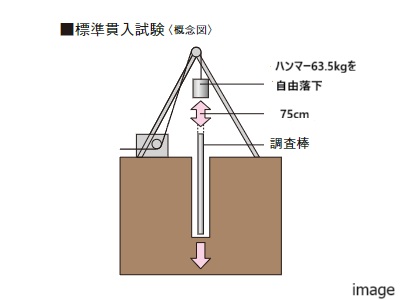

綿密な地盤調査
建物に適した基礎工法を決定するため、敷地の地盤調査（土質試験や標準貫入試験など）が実施されています。
※基礎の設計の基本的考え方
基礎は建物の自重（鉛直方向の力）や地震、風などの外力（水平方向の力）を確実に地盤に伝える必要があります。そのため、地盤調査の結果から建物に適切な基礎工法が選定されます。
※基礎の設計の基本的考え方
基礎は建物の自重（鉛直方向の力）や地震、風などの外力（水平方向の力）を確実に地盤に伝える必要があります。そのため、地盤調査の結果から建物に適切な基礎工法が選定されます。
すべての杭孔の精度を
超音波等で検査（高層棟）
杭の施工品質を確保するために、最初に施工する杭は地盤調査と実際の土質の整合性を確認します。その後、超音波などを用いた検査を実施し、以下の項目が確認されます。
■杭が支持層まで到達しているか。
■杭孔が垂直に掘られているか。
■杭の直径が設計図通りに確保されているか。
これらの項目を確認した後に、コンクリートが流し込まれます。
■杭が支持層まで到達しているか。
■杭孔が垂直に掘られているか。
■杭の直径が設計図通りに確保されているか。
これらの項目を確認した後に、コンクリートが流し込まれます。
エキスパンションジョイント

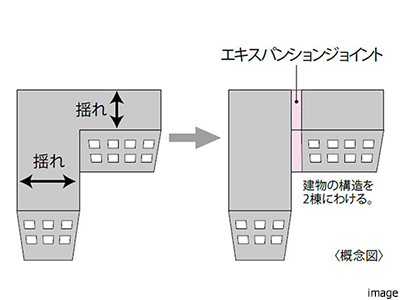

L字型やT字型に配置された建物は、地震時に複雑な揺れ（ねじれ振動）が生じ、大きな損傷を受ける恐れがあります。このリスクを軽減するために、建物の構造体を複数の比較的整形なブロックに分離し、そこに建物と建物を繋ぐエキスパンションジョイントが設けられています。

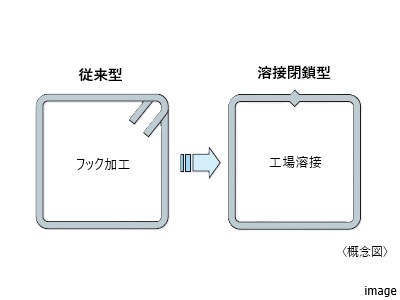

粘り強さをアップする配筋方法
建物の柱（柱梁の接合部分及び間柱は除く）の部分に巻く鉄筋（フープ筋）を、「スパイラル型」または「溶接閉鎖型」にすることで、建物の柱に粘りを持たせています。この配筋方法によって、地震で生じる押し潰そうとする大きな力に対し、粘り強さを発揮します。
※住棟（住戸を含む建物）の主要構造部となる柱が対象です。
※住棟（住戸を含む建物）の主要構造部となる柱が対象です。
コンクリートの耐久性
コンクリートの品質管理

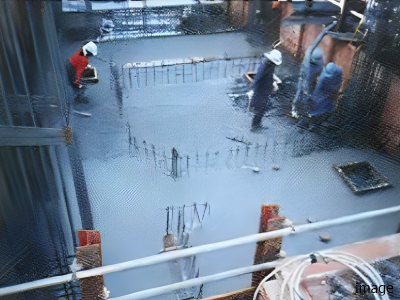

コンクリートは建物の骨格となる材料です。建物が完成すると、タイルなどに覆われて見えなくなってしまうので、設計時や建設現場での品質管理が重要になります。確かな品質のコンクリートで建築するために、工事段階においても厳格なチェック体制が整えられています。

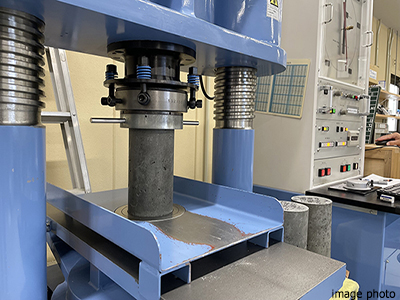

コンクリート圧縮強度試験
現場で打設されたコンクリートの一部はサンプルとして保管されます。所定の期間経過後、固まったサンプルに実際に圧力を加え、想定した以上の強度があることを圧縮強度試験によって確認します。
※住棟の壁・床・柱・梁・基礎などが対象となります。
※住棟の壁・床・柱・梁・基礎などが対象となります。

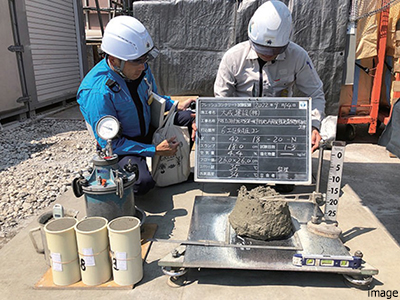

コンクリート受入検査
工場から建築現場に届いたコンクリートは、抜き取りによる受入検査が実施されます。検査ではコンクリートの流動性、空気量、塩分量、温度などがチェックされます。この検査で厳密なチェックを受けたコンクリートがポンプ車に送られ、型枠に流し込まれます。
※住棟（住宅を含む建物）の壁・床・柱・梁・基礎などが対象となります。
※住棟（住宅を含む建物）の壁・床・柱・梁・基礎などが対象となります。
外壁・屋根の耐久性

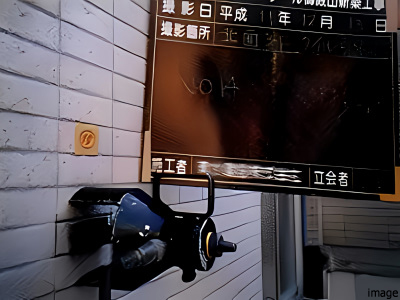

タイルの施工も
引っ張り試験でチェック
施工されたタイルが後から剥離しないように、所定の数（割合）に接着力試験機を用いた引っ張り試験を実施し、接着強度が基準値を満たしているかチェックされています。
※住棟（住戸を含む建物）が対象となります。
※住棟（住戸を含む建物）が対象となります。
ひび割れを
生じにくくする目地

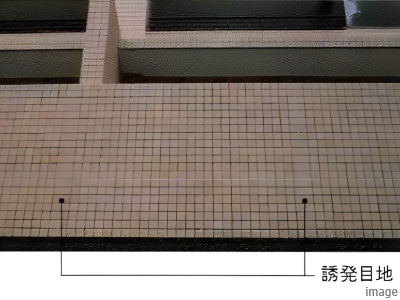

外壁の伸縮を吸収するために要所に誘発目地を設け、その他の部分でのひび割れが生じにくくされています。
タイルはコンクリートの
ガードにひと役
外壁のタイルは、美観を演出するだけでなく、コンクリートの耐久性を高める役割も担っています。コンクリートは雨風にさらされると化学反応を起こし、中の鉄筋錆びてしまう恐れがありますが、磁器質タイルや吹き付けタイルなどにより、しっかりと守られています。
設備・機器の耐久性

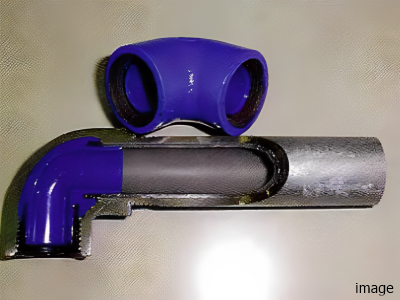

飲料水の共用給水管
飲料水の共用給水管には、鋼管の内側にビニルがライニングされた塩化ビニルライニング鋼管が採用されています。継ぎ目の部分には、鉄の部分がむき出しにならないコア内蔵防蝕継手という部材が使用され、サビの発生を防ぐ構造となっています。

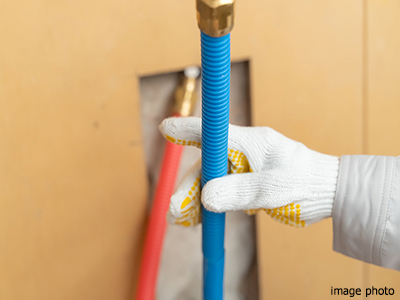

耐久性に
優れた素材の給水・給湯管
住戸内の給水・給湯管には、耐蝕性に優れ、赤水の発生を防ぐ架橋ポリエチレン管が採用されています。

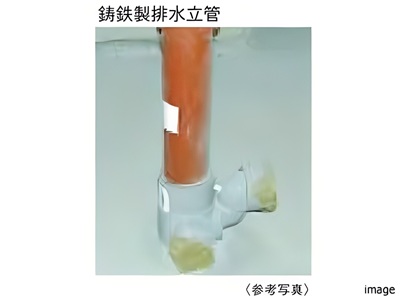

耐久性を考えた排水立菅
排水立管は、耐久性に優れた鋳鉄管が採用されています。
※雨水管、通気管、空調ドレン管等を除く
※雨水管、通気管、空調ドレン管等を除く
※コンクリートについての説明は、住棟（住宅を含む建物）の壁、床、柱、梁、基礎等に使用されているコンクリートについてのものであり、電気室やゴミ置場等の付属建物、機械式駐車場ピット等の工作物、外構の塀や擁壁、花壇の基礎等、その他エントランスアプローチや駐輪場等土間や杭に使用されるコンクリートは対象外となります。
